โมดูลผสมสี LED RGB

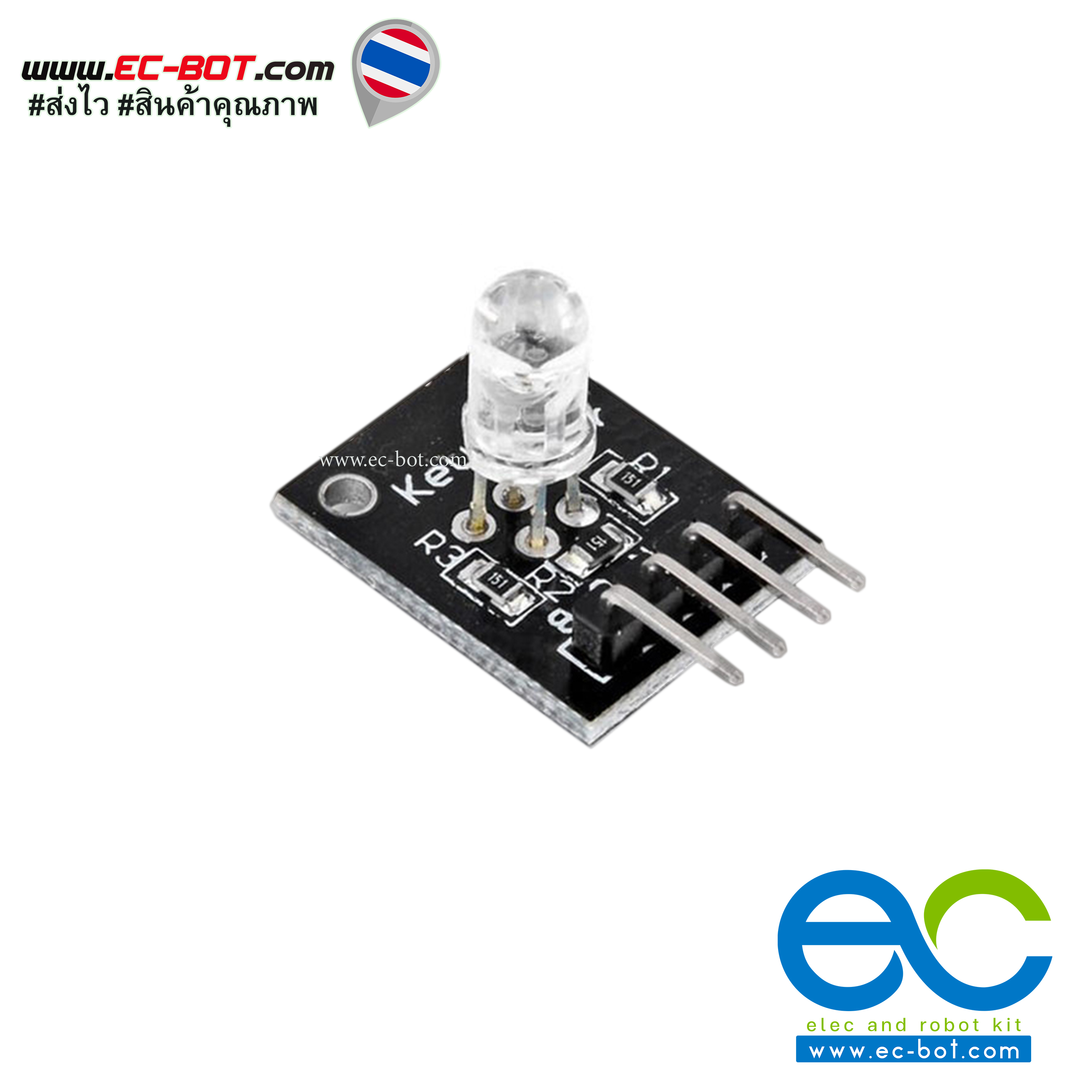

โมดูลแสดงผล RGB LED Module แบบผสม 3 สี RGB LED Full Color Board

โมดูลแสดงผลหลอดไฟ LED แบบ RGB สามารถแสดงสีได้ สีแดง เขียว และน้ำเงินได้ในหลอดเดียวกัน เป็นแม่สีแสง เมื่อผสมกันก็จะสามารถแสดงเป็นสีต่าง ๆ ได้ สามารถใช้ Arduino แสดงแต่ละสีได้ 256 ระดับ ทำให้เมื่อรวมกันแล้วสามารถแสดงสีได้ถึง 256 x 256 x 256 หรือ 16 ล้านสี

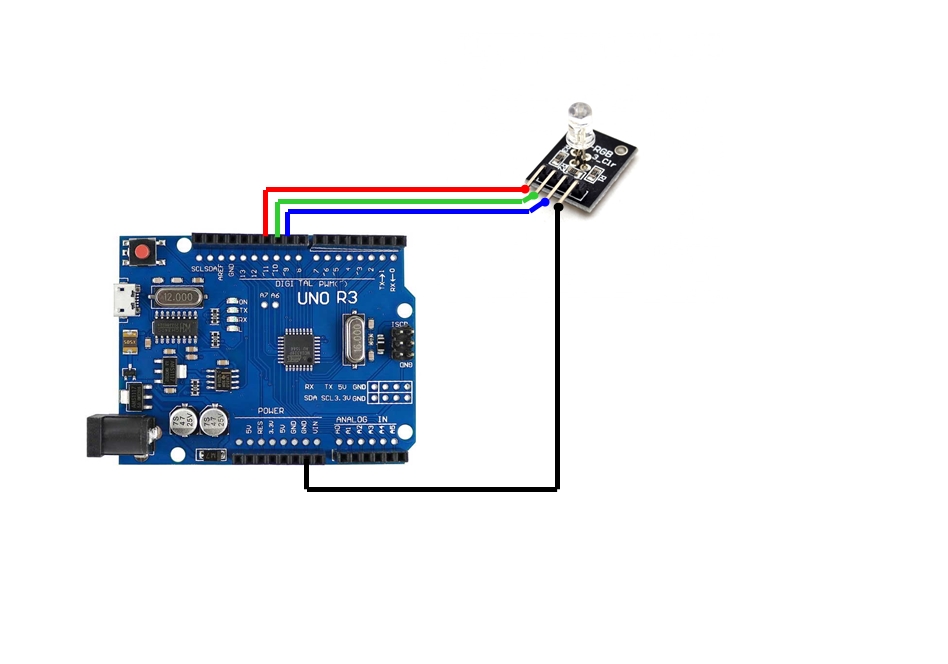

ตัวอย่างวงจร

ตัวอย่างโคดการผสมสี โมดูลแสดงผล RGB LED Module แบบผสม 3 สี RGB LED Full Color Board

int luzRoja = 9;
int luzVerde =10;
int luzAmarilla = 11;
int tiempo1 = 4000; // Tiempo color rojo y verde
int tiempo2 = 1500; // Tiempo color amarillo
void setup() {
pinMode(luzRoja, OUTPUT);
pinMode(luzAmarilla, OUTPUT);
pinMode(luzVerde, OUTPUT);
Serial.begin(9600);
}
void loop() {
colores(255, 255, 0); // color verde
Serial.write(1);
delay(tiempo1);
colores(0, 255, 0); // color amarillo
Serial.write(2);
delay(tiempo2);
colores(0, 255, 255); // color rojo
Serial.write(3);
delay(tiempo1);
}
void colores(int rojo, int verde, int amarillo){
analogWrite(luzRoja, rojo);
analogWrite(luzVerde, verde);
analogWrite(luzAmarilla, amarillo);
}
