คีย์การ์ด MFRC-522 RFID ตัวรับ + บัตรสีขาว + ตัวเข้ารหัส

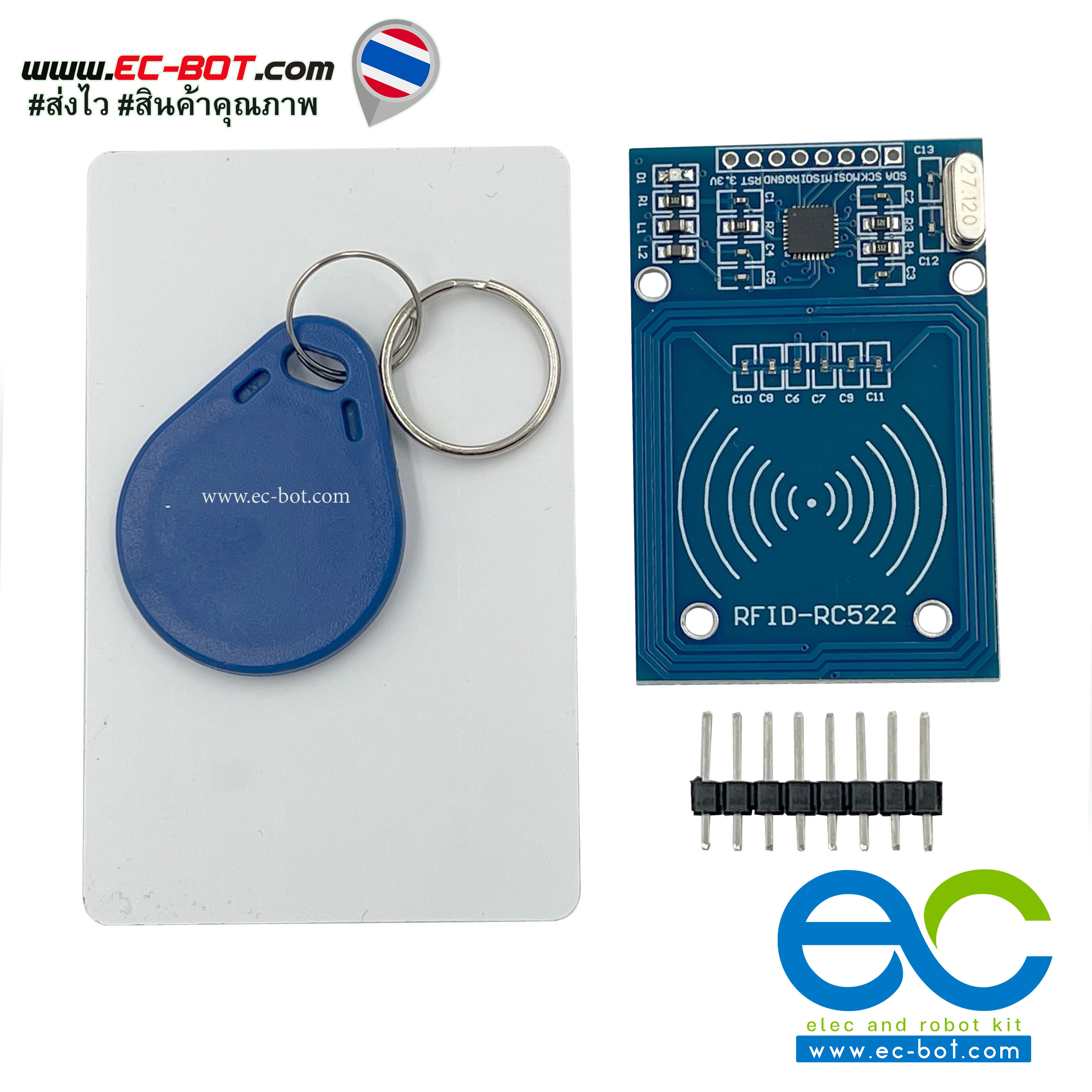

RFID Card Reader/Detector Module Kit (RC522) พร้อม Tag Card และ Tag พวงกุญแจ

ชุดทดลอง RFID กับ Arduino มาครบถ้วนทั้งตัว Reader และแท็กอีก 2 แบบ สามารถอ่าน/เขียน ข้อมูลลง Tag RFID ได้  ทดลองใช้งานได้สะดวก มีโคดสำเร็จรูปให้เรียกใช้งาน ทำงานที่ย่านความถี่ HF หรือ 13.56MHz สามารถอ่านและเขียนแทก RFID ได้

สอน วิธี ใช้งาน RFID Module อ่านค่า Tag ด้วย Arduino ใช้ได้ใน 3 นาที

การใช้งาน RFID Module ร่วมกับ Arduino

การใช้งาน RFID Module สามารถใช้ร่วมกับ Arduino ได้เป็นอย่างดี เพราะมีไลบารีที่ทำมาสำหรับ Arduino เรียบร้อยแล้ว เขียนไม่กี่บรรทัดก็สามารถอ่านข้อมูลจาก TAG ได้แล้ว

การต่อใช้งาน โมดูล RFID Module ร่วมกับ Arduino
ต่อตามนี้

• MOSI - 11
• MISO - 12
• SCK - 13
• NSS - 10
• RST - 9
• VCC - 3.3V
• GND - GND

หรือ

• SDA - 10
• SCK - 13
• MOSI - 11
• MISO - 12
• IRQ  - ไม่ต้องต่อ
• GND - GND
• RST - 9
• 3.3V - 3.3V

1. ดาวน์โหลด ไลบารี RFID สำหรับ Arduino คลิกที่นี่
2. ก็อปทั้งโพลเดอร์ไปไว้ที่ Documents\Arduino\libraries
3. เปิดโปรแกรมตัวอย่าง หรือ ก็อปปีโคด Arduino RFID Code จากที่นี่

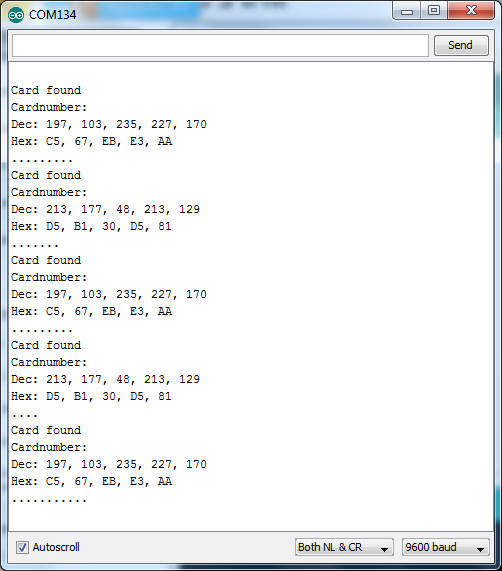

โคดไม่กี่บรรทัด แค่ก็อปปี้วางก็สามารถอ่านค่า TAG RFID ออกมาประยุกต์ใช้งานได้ตามที่ต้องการแล้ว

*** กรณีทดลองไม่สำเร็จ ให้ใช้ไลบารีตัวนี้ Download ibrary RFID

รายละเอียด RFID Card Reader/Detector Module Kit (RC522) พร้อม Tag Card และ Tag พวงกุญแจ

• Operating Current :13-26mA/DC 3.3V

• Idle Current :10-13mA/DC 3.3V

• Sleep Current:

• Peak Current:

• Operating Frequency: 13.56MHz

• Supported card types: 1 S50、1 S70、 Ultra Light、 Pro、 Desfire

• Environmental Operating Temperature: -20-80 degrees Celsius

• Environmental Storage Temperature: -40-85 degrees Celsius

• Relative humidity: relative humidity 5% -95%

• Data transfer rate: maximum 10Mbit/s

• Size: RFID-RC522 Module:3.9 x 6 cm The Standard S50 Blank Card :8.5 x 5.4 cm

• Diameter of S50 special-shaped card: 3.1(max)

ข้อมูลเพิ่มเติม

• ตัวอย่างการใช้งาน
• โคด Library
• http://www.electrodragon.com/w/index.php?title=RFID_Card_Reader/Detector_Module

ตัวอย่างวีดีโอ RFID Card Reader/Detector Module Kit (RC522) พร้อม Tag Card และ Tag พวงกุญแจ

ใช้กับ Tag RFID ความถี่ 13.56Mhz แบบการ์ด คลิกดู RFID Tag Card ที่นี่
