Logic level Converter Module 2 channel 5V-3.3V IIC UART SPI

Logic level Converter Module 2 channel 5V-3.3V IIC UART SPI

โมดูลสำหรับเป็นตัวตัวกลาง แปลงระดับสัญญาณ ระหว่างวงจรที่ใช้ไฟ 3.3V กับวงจร 5V

ตัวอย่างการใช้งาน เช่น ESP8266 ใช้ไฟ 3.3V ส่วนบอร์ด Arduino Uno ใช้ไฟ 5V
ใช้โมดูลนี้ต่อคั่นกลางระหว่าง Arduino Uno กับ ESP8266 ก็จะปลอดภัยกับ ESP8266 ที่ใช้ไฟ 3.3V
ถ้า Arduino ส่งสัญญาณลอจิก 5v มา ก็จะแปลงเป็น 3.3v ส่งให้ ESP8266

โมดูลแปลงสัญญาณลอจิก 5V เป็น 3.3V หรือจากสัญญาณ 3.3V ให้เป็น 5V
ใช้ไฟเลี้ยง 5V สัญญาณลอจิกเอาต์พุตทั้งหมด 4 ช่อง

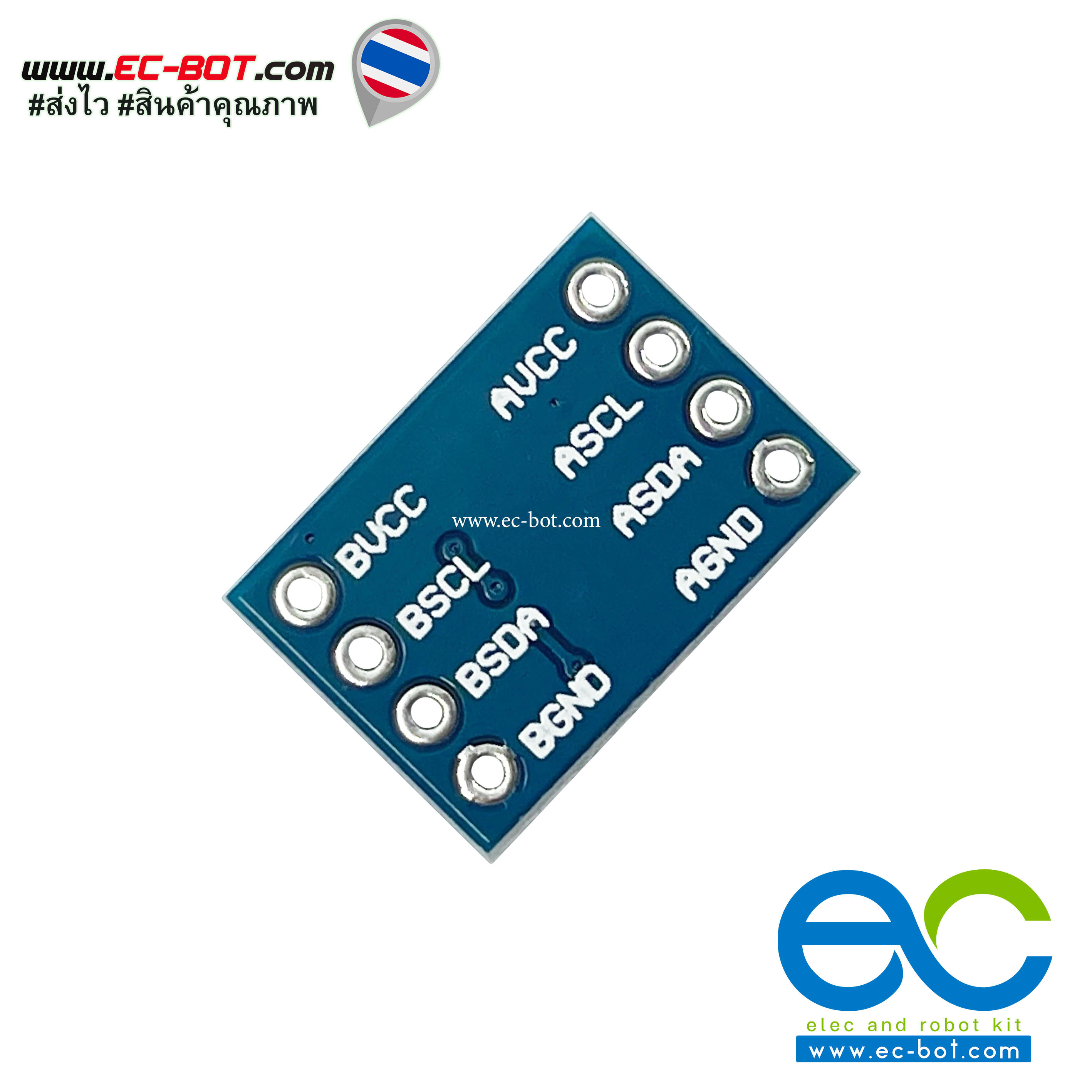

ขา Logic Level การต่อใช้งาน

• IIC I2C Level Shift Module 5-3v system compatible.
• AVCC is connected to 5V system power supply
• ASCL connects 5V system SCL
• ASDA connects to 5V system SDA
• AGND is connected to 5V system GND
• BVCC connected to 3V system power supply
• BSCL connected to 3V system SCL
• BSDA connects to 3V system SDA
• BGND is connected to 3V system GND

Product features Logic Level Converter

• Level conversion module Must be connected to 5V power supply to work properly
• MOS tube to achieve four-way 3V and 5V level bidirectional conversion ,
• power input with anti-reverse protection, integrated 3.3V LDO, and can provide external current of no more than 150mA
• with power indicator light, Work at a glance
• can achieve UART, IIC, 1-wire, SPI and other bus signals 3V-5V level two-way
