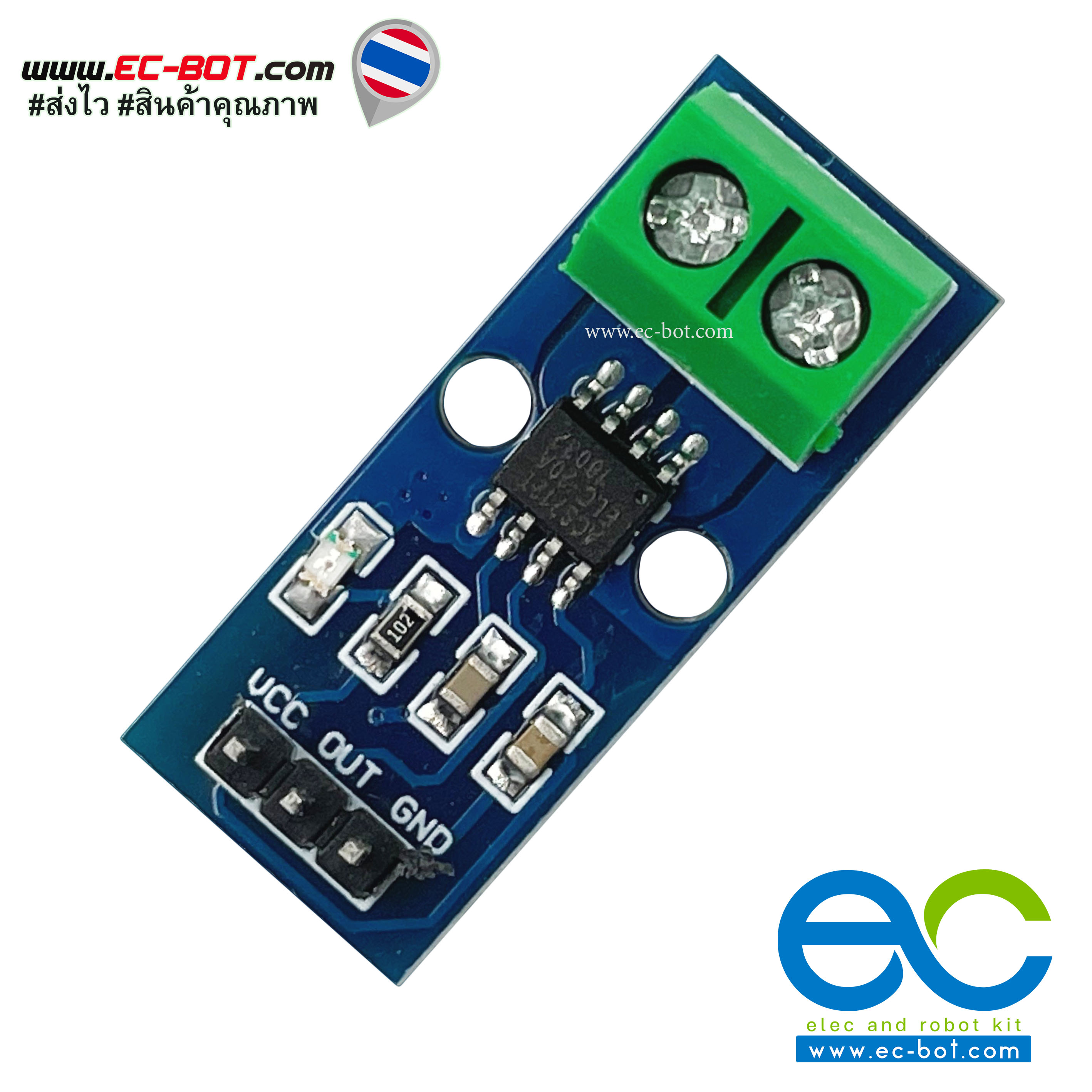

20A Current Sensor Module (ACS712-20A) โมดูลวัดกระแส 20A
| รหัสสินค้า | SKU-00316 |
| หมวดหมู่ | วัดแรงดัน | วัดกระแสแอมป์ |
| ราคา | 69.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 22 ธ.ค. 2563 |
| อัพเดทล่าสุด | 13 ก.ค. 2565 |
| คงเหลือ | 7 ชิ้น |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
เซ็นเซอร์กระแส ACS712 สำหรับ Arduino เซนเซอร์วัดกระแสไฟฟ้า สามารถวัดได้ทั้งกระแสไฟ AC และ DC
ในตัวอย่างนี้เราจะมาเรียนรู้การใช้งาน Arduino กับเซนเซอร์ ACS712 Hall Effect
การวัดกระแส DC ใช้เซนเซอร์ Hall Effect ASC712 เซนเซอร์ ACS712 เป็นวิธีการวัดกระแสที่มีราคาไม่แพง ใช้งานง่ายมาก การวัดอาศัยหลักการวัดความเหนี่ยวนำของแม่เหล็กที่แปรผันกับกระแสไฟฟ้า ให้เอาต์พุตออกมาเป็นแรงดันไฟฟ้า สามารถใช้ขาแบบ Analog ของ Arduino อ่านค่าจากเซนเซอร์ ACS712 เข้ามาได้โดยตรง
แนะนำเซนเซอร์ ACS712 Current Sensor
ACS712 คือเซนเซอร์ที่อาศัยหลักการวัดการเปลี่ยนแปลงของสนามแม่เหล็ก Hall effect สามารถวัดได้ทั้งกระแสตรง DC และกระแสสลับ AC ให้เอาต์พุตออกมาเป็นโวลต์สัมพันกับกระแสที่วัดได้ มีฟังก์ชั่นป้องกันสัญญาณรบกวน , ตอนสนองต่อการวัดได้รวดเร็ว , เอาต์พุตมีความแม่นยำคลาดเคลื่อนประมาณ 1.5% สามารถเขียนโปรแกรมเพื่ออ่านค่าได้ง่าย
การทำงานของเซนเซอร์ ACS712 Current Sensor
เซนเซอร์ ACS712 ประกอบด้วยวงจร Hall Effect เอาต์พุตแบบเชิงเส้น มีวงจรเหนี่ยวนำไฟฟ้าทองแดงตั้งอยู่รอบ ๆ พื้นผิวของตัวชิฟ ACS712 เมื่อกระแส AC หรือ DC ผ่านเส้นทองแดงจะเกิดการสร้างสนามแม่เหล็ก สนามแม่เหล็กไฟฟ้านี้ทำปฏิกิริยากับเซนเซอร์ Hall Effect แปลงแม่เหล็กไฟฟ้านี้ เป็นแรงดันตามสัดส่วนของกระแสไฟฟ้าได้ทั้ง AC หรือ DC ขึ้นอยู่กับชนิดของกระแสไฟฟ้าอินพุต เราสามารถใช้บอร์ด Arduino หรือไมโครคอนโทรเลอร์รุ่นอื่น ๆ วัดค่าแรงดันนี้ได้โดยตรง เพื่อแปลงค่ากลับมาเป็นกระแสไฟฟ้า
รูปขาของ ACS712 Pin Diagram ACS712 Hall Effect เซนเซอร์วัดกระแส
ขาของ ACS712 เซนเซอร์วัดกระแส ดังรูปนี้ ขา 1,2 และ 3,4 ใช้สำหรับวัดกระแส เราสามารถเชื่อมต่อที่ขานี้กับโหลดที่ต้องการวัดได้
ขา 6 กับ 5 ต่อ C สำหรับ filter ป้องกันสัญญาณรบกวน
ขา 5 ไฟกราวน์
ขา 8 ไฟเลี้ยง 5V
ขา 7 เป็นขาเอาต์พุตที่วัดได้ หน่วยเป็นโวลต์
