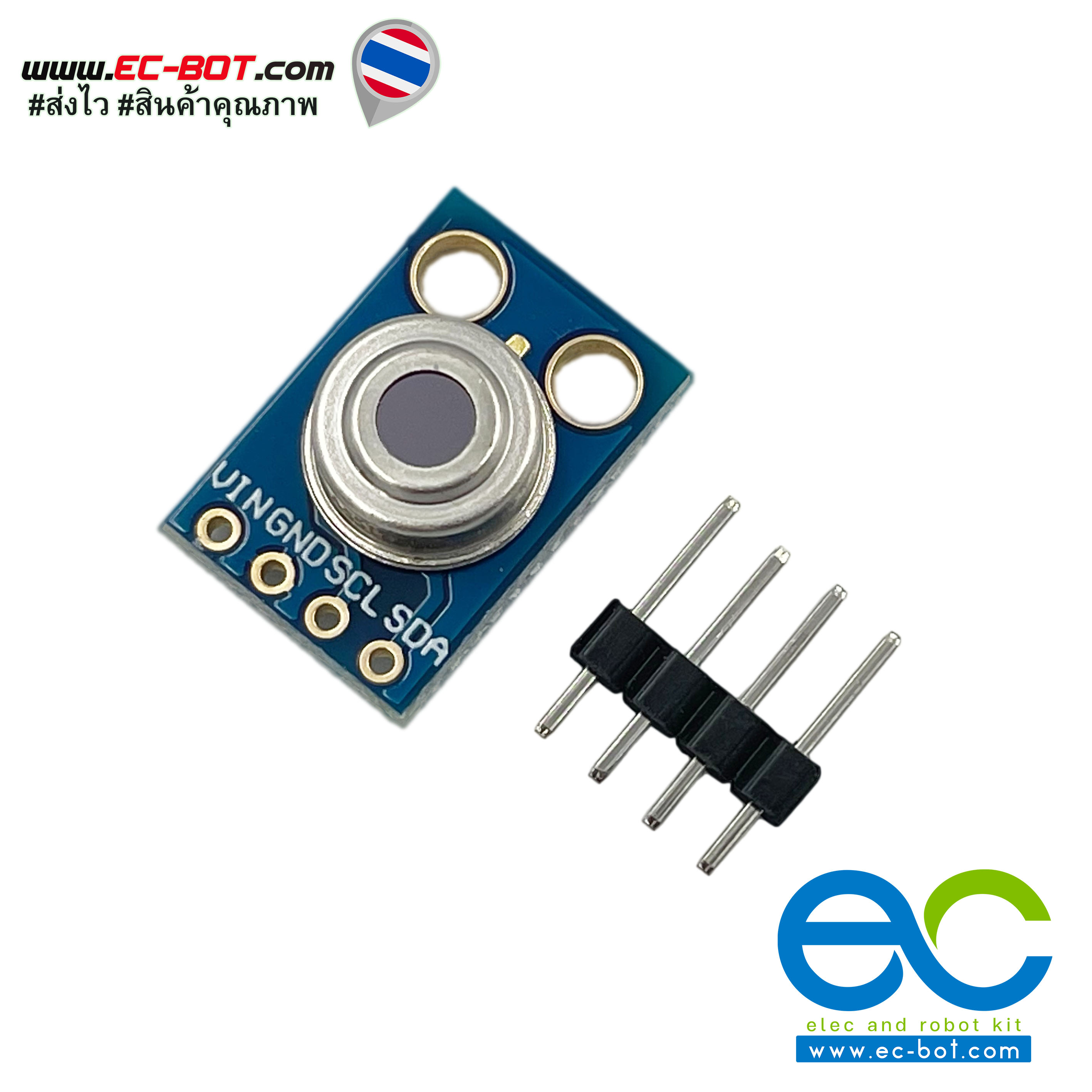

GY-906 Infrared Temperature Sensor Module เซ็นเซอร์อุณหภูมิแบบไร้สัมผัส

โมดูลวัดอุณหภูมิแบบอินฟาเรดไร้การสัมผัส ใช้ชิฟ MLX90614ESF สำหรับ Arduino ไฟเลี้ยง 3V-5V  เชื่อมต่อแบบ I2C ใช้สายเพียง 2 เส้นในการควบคุม สามารถวัดอุณหภูมิที่เป้าหมายแบบไร้การสัมผัสที่ -70 ถึง 380 องศาเซลเซียส และยังสามารถวัดอุณหภูมิของสิ่งแวดล้อมได้ที่ -40 ถึง 125 องศาเซลเซียส ความละเอียดของอุณหภูมิที่วัดได้ 0.02 องศาเซลเซียส

Features

•     Small size, low cost
•     Mounted on a breakout board with two types of pins
•     10k Pull up resistors for the I2C interface with optional solder jumpers
•     Easy to integrate
•     Factory calibrated in wide temperature range:-40…+125°C for sensor temperature and -70…+380°C for object temperature.
•     High accuracy of 0.5°C over wide temperaturerange (0…+50°C for both Ta and To) High (medical) accuracy calibration
•     Measurement resolution of 0.02°C
•     Single and dual zone versions
•     SMBus compatible digital interface
•     Customizable PWM output for continuousreading
•     Simple adaptation for 8-16V applications
•     Sleep mode for reduced power consumption
•     Different package options for applications andmeasurements versatility
•     Automotive grade

• DataSheet MLX90614

ตัวอย่างคลิปการใช้งาน GY-906 Infrared Temperature Sensor Module

วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino GY-906 MLX90614 เซ็นเซอร์วัดอุณหภูมิแบบไร้สัมผัส

1. การต่อวงจร

Arduino uno r3 ->  GY-906 MLX90614 เซ็นเซอร์วัดอุณหภูมิแบบไร้สัมผัส

• 5V -> Vcc
• GND -> GND
• ขาA4 -> SDA
• ขาA5 -> SCL

2. ดาวน์โหลด Library

ดาวน์โหลด Library  GY-906 MLX90614 เซ็นเซอร์วัดอุณหภูมิแบบไร้สัมผัส

• http://www.mediafire.com/file/p9mqzt7qq195ove/Adafruit-MLX90614-Library-master.zip/file

3. เมื่อติดตั้ง Library  GY-906 MLX90614 เซ็นเซอร์วัดอุณหภูมิแบบไร้สัมผัสเสร็จ ให้ต่ออุปกรณ์ตามรูปข้างบน แล้ว อัพโหลด โค้ดตัวอย่างลง บอร์ด Arduino
