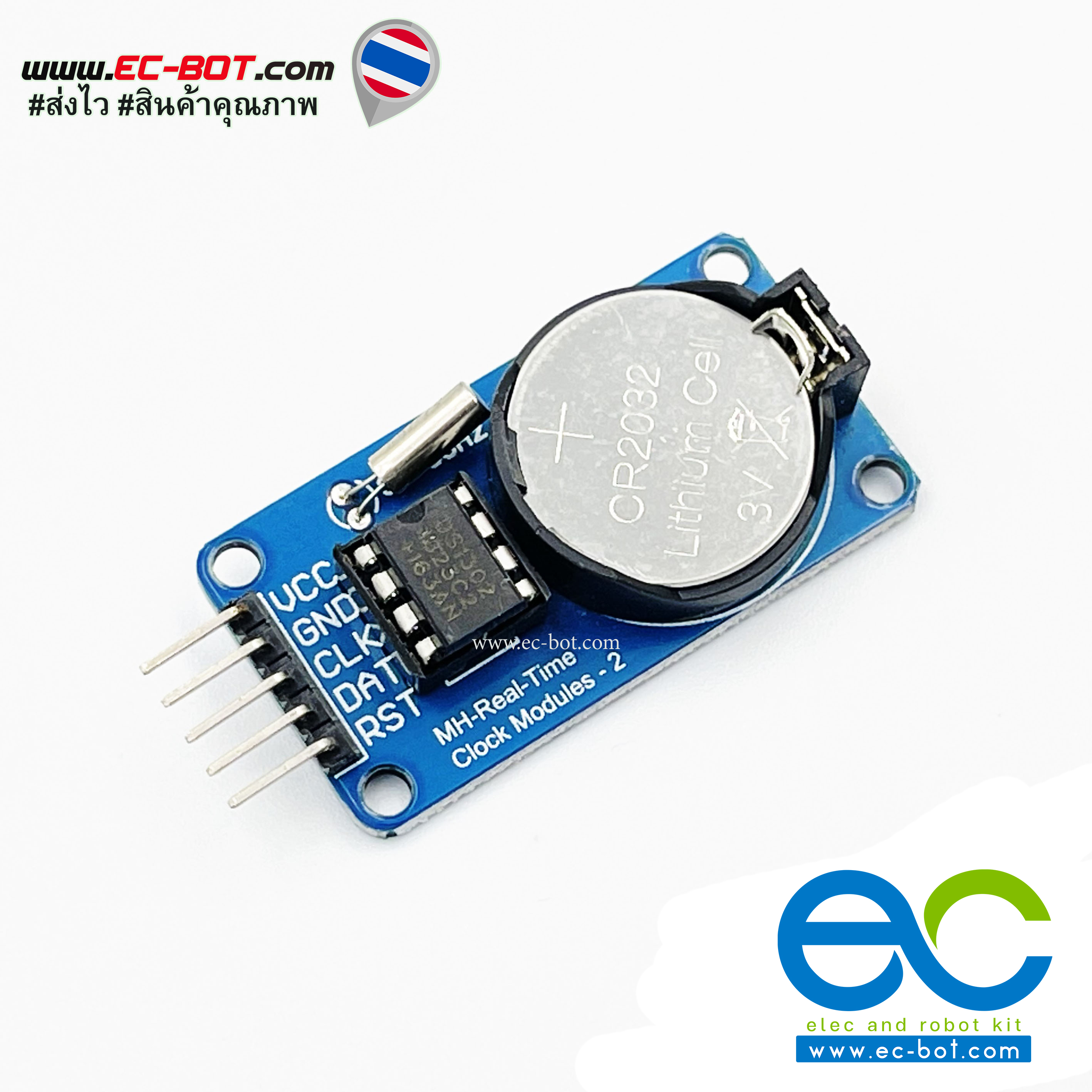

Module DS1302 MH-Real-Time Clock

โมดูลนาฬิกา DS1302 แถมฟรีแบตเตอรรี่

A Real Time Clock Module with battery backup using the easy to use DS1302 chip. The DS1302 chip uses a simple serial interface (see datasheet) and example code is available for Arduino, Raspberry Pi and many others.

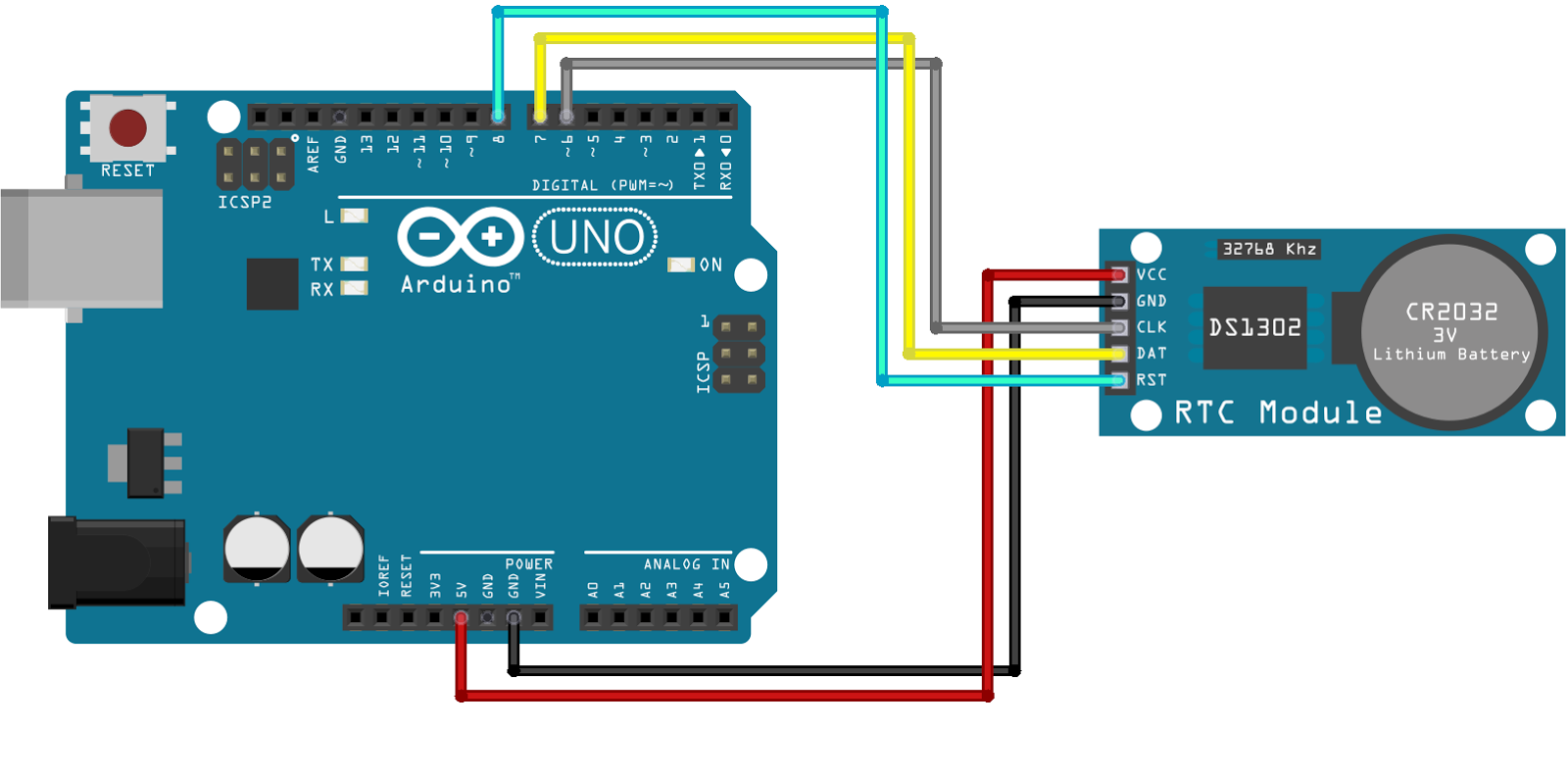

การต่อใช้งาน Arduino DS1302

• ไลบารี http://domoticx.phoenixinteractive.nl/arduino/libraries/ds13xx_ds32xx/DS1302%20v2.2.7z
• วิธีการต่อ http://domoticx.com/arduino-rtc-tijdklok-ds1302/

โคดตัวอย่าง

/*

อัพโหลดโคด 2 ครั้ง ครั้งแรกเป็นการตั้งเวลา ครั้งที่สองเป็นการปิดคำสั่งตั้งเวลา

*/

 // DS1302:  RS -> Arduino Digital 2

//          DA pin   -> Arduino Digital 3

//          CL pin  -> Arduino Digital 4

//          VCC -> 5V

//          GND -> GND

#include "DS1302.h"

DS1302 rtc(2, 3, 4);

void clockdate()

{

        Serial.println(rtc.getDateStr(FORMAT_LONG,FORMAT_LITTLEENDIAN, '/'));

        Serial.println(rtc.getDOWStr());

        Serial.println(rtc.getTimeStr());

}

void setup()

{

  Serial.begin(9600);

  // ตั้งเวลาครั้งแรก เอา comment นี้ออก ถ้าตั้งเสร็จแล้ว comment นี้ไว้เพื้อให้เวลาเดินต่อ

  /*rtc.halt(false);

  rtc.writeProtect(false);

  rtc.setDOW(WEDNESDAY);

  rtc.setTime(11, 16,00);

  rtc.setDate(30, 10, 2017);

  rtc.writeProtect(true);*/

  }

void loop()

{

  clockdate();

  delay(1000);

}

Features

• Real-Time Clock Counts Seconds, Minutes, Hours, Date of the Month, Month, Day of the Week, and Year with Leap-Year Compensation Valid Up to 2100
• Serial I/O for Minimum Pin Count
• 2.0V to 5.5V Full Operation
• Uses Less than 300nA at 2.0V
• Single-Byte or Multiple-Byte (Burst Mode) Data Transfer for Read or Write of Clock or RAM Data
• Board Size: 44mm x 24mm

Documents

DS1302 Datasheet
Arduino DS1302 Real Time Clock
Using the Real Time Clock module on Raspberry Pi
